Máquinas de tracción síncronas sin engranajes

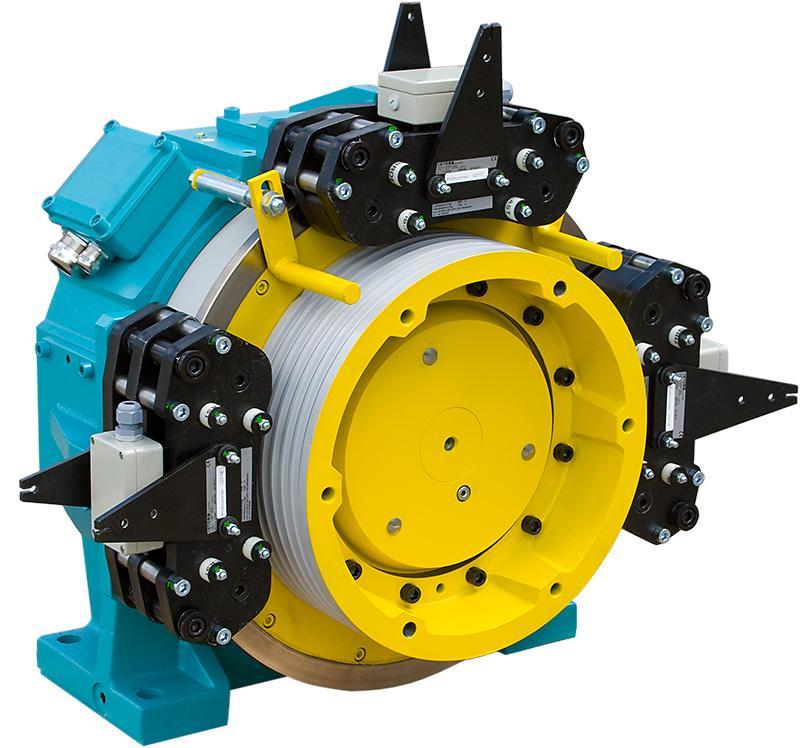

WSG-08

Flat design for MRL and MR solutions; rope tension in all directions

1
2

Features

  • Excelente confort de marcha para altas velocidades
  • Alta eficiencia, consumo reducido de energía, nivel de ruido extremadamente bajo
  • Construcción sólida para cargas admisibles del eje FS en la polea de tracción de hasta 55kN
  • Sistema de freno de seguridad con desbloqueo electromagnético, frenos multipolares accionados por resorte
  • Contactos para el control de los frenos
  • Certificado de examen de tipo CE según EN81-20/50, utilizable para la solución UCM
  • Polea de tracción intercambiable, bloqueo positivo con el rotor, perfiles de ranura según el sistema de elevación
  • Motor síncrono, 22 polos, con imanes permanentes de alta eficiencia, clase de aislamiento 155 (F)
  • Control de temperatura, caja de bornes
  • Motor síncrono, 22 polos, con imanes permanentes de alto rendimiento, clase de aislamiento 155 (F), control de temperatura, caja de bornes
  • Dispositivos de medición compatibles con el inversor
  • Grado de protección IP41
  • Opciones variables en cuanto a tensión, velocidad, rendimiento, sistema de medición y parámetros de la polea de tracción
  • Tensión del cable en todas las direcciones
  • Opción: Aprobación UL-CSA

Content of Supply

  • Accionamiento sincrono del ascensor con sistema de freno, polea de tracción, sistema de medición (codificador)
  • Sistema de dos o tres frenos (opción según la aplicación)
  • Sistema de evacuación mecánica (opción)
  • Cable Bowden controlado a distancia para el freno (opción)
  • Sistema de codificación seleccionable (opción)
  • Cable de conexión para el codificador, el motor y el freno (opción)
  • El Color de la máquina se puede elegir (opción)
  • Todos los documentos técnicos necesarios para la homologación y el manual de funcionamiento detallado
  • Ejecución UL/CSA (opción)

HotelOfficeHospitalModernization



DOWNLOAD WITTUR DRIVES PORTFOLIO


Technical sheet



    WSG-08
Suspension 2:1 Rated Load up to [kg] 1.600
Rated Speed [m/s] 0,63 ... 2,5
Suspension 1:1 Rated Load up to [kg] 800
Rated Speed [m/s] 1,0 ... 5,0
Shaft load up to [kN] 55
Traction sheave diameter [mm] 340, 400
EU Type examination certification EU-BD 715
UL/CSA approved yes
Motor synchronous,
22 poles
Dimension (approx.) [mm] 836 x 718 x 404
Weight (approx.) [kg] 298 ... 420
