W Line EQ Ultrakompaktes Aufzugspaket zur Maximierung der Kabinengröße im Verhältnis zum verfügbaren Schachtraum. Von der Konzeption bis zur Logistik wurde der W Line EQ entwickelt, um die schnellste und effizienteste Installation zu ermöglichen..
Advantages:
Advantages:
180-630 kg
1,0 m/s
30 m
Cantilevered
E27L
90°, 180°, 270° entrance and 3 entrances*
Side or center opening
Complete system or mechanical kit only
EN 81-20/EN 81-50/EN 81-21
EN 81-28/EN 81-70
*As special solution
1,0 m/s
30 m
Cantilevered
E27L
90°, 180°, 270° entrance and 3 entrances*
Side or center opening
Complete system or mechanical kit only
EN 81-20/EN 81-50/EN 81-21
EN 81-28/EN 81-70
*As special solution

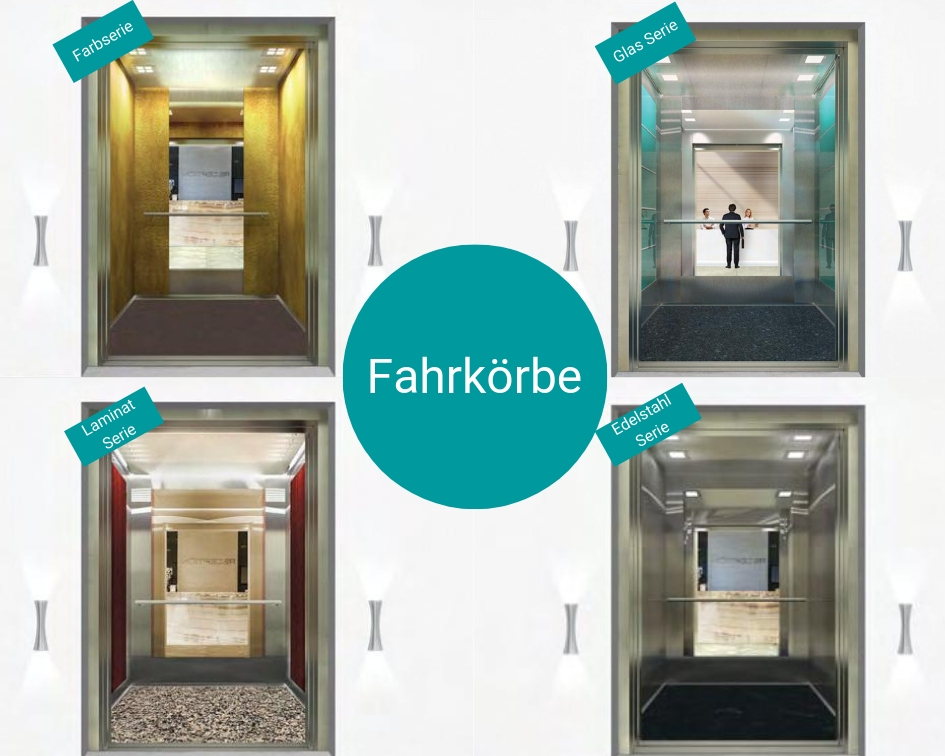

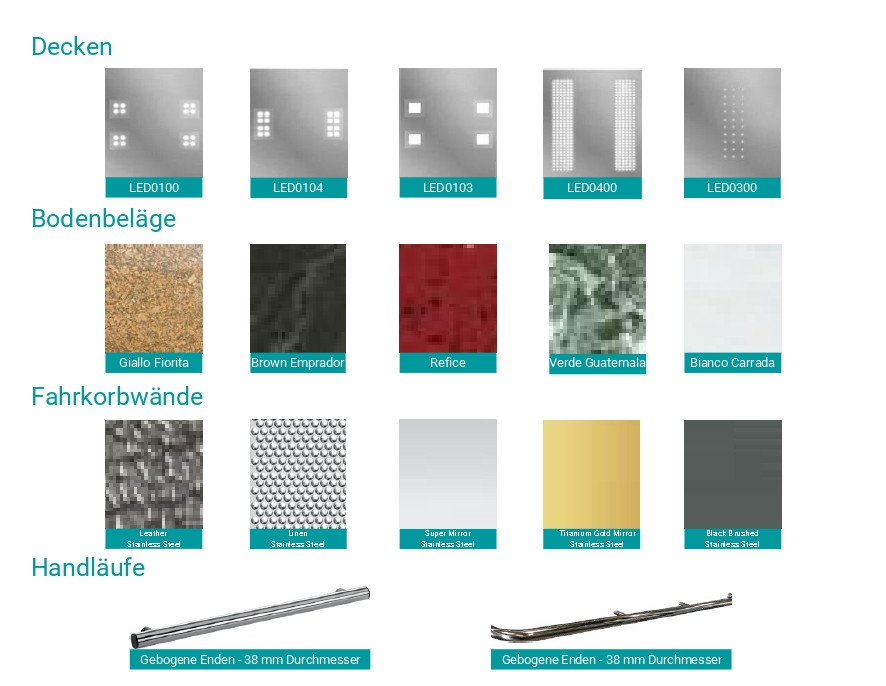

KABINE
- Edelstahl-Varianten
- Farben-Auswahl
- Fußboden-Varianten
- Glas-Kabinen
TÜREN
* Please refer to Wittur Range of Doors Catalogue for further details.** Available only in selected markets (Turkey, China and India)
ANTRIEBE
Ruhiger, schneller und komfortabler Lauf
- E27L
Je nach Gewicht sollte die Federung des Systems berücksichtigt werden.
STEUERUNG

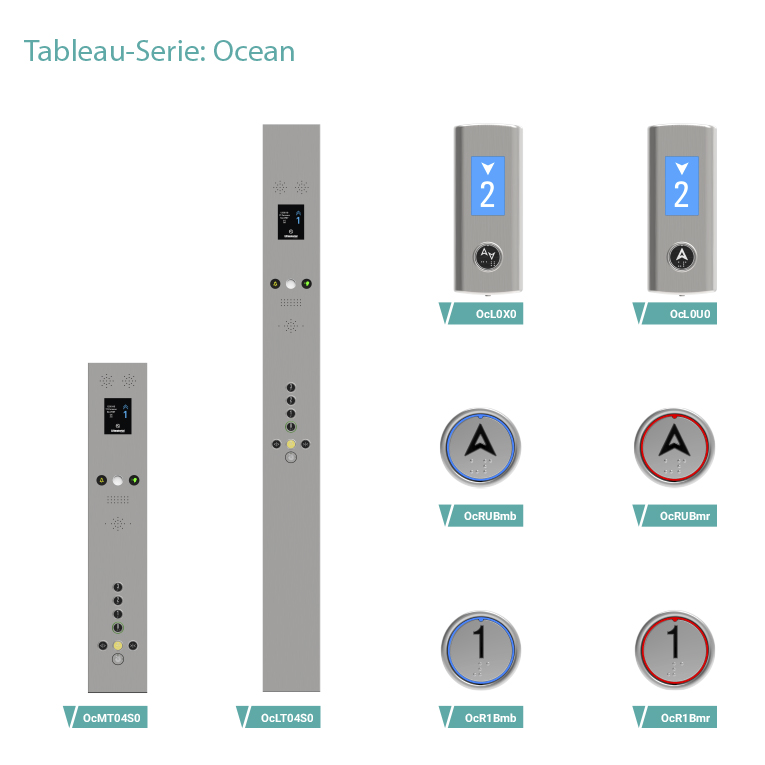

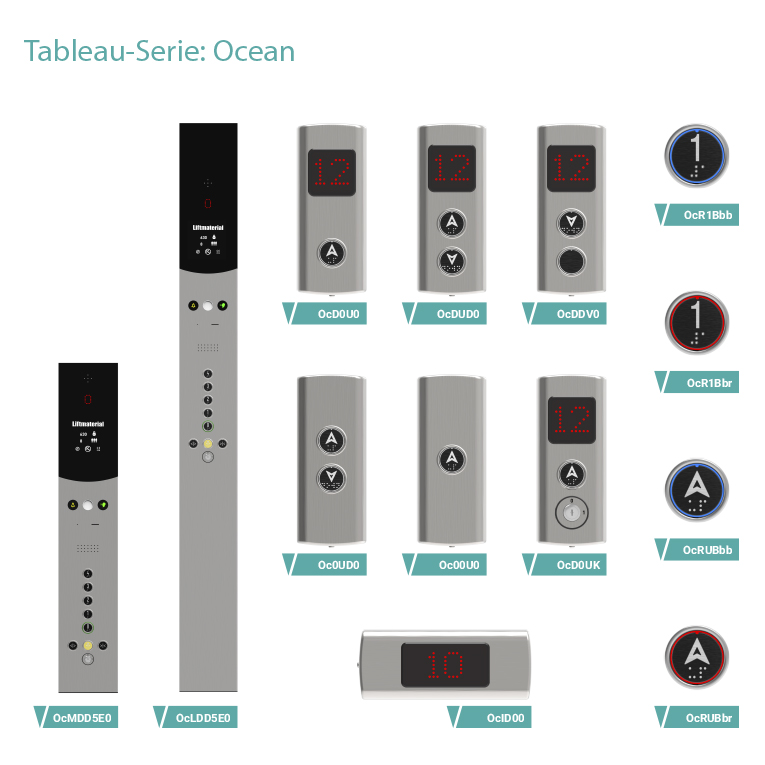

COP-LOP
Technische Daten
EQ Range | |||||||||
---|---|---|---|---|---|---|---|---|---|
Rated Load | kg | 180 | 225 | 320 | 375 | 375 | 450 | 525 | 630 |
Suspension | 1:1 | 2:1 | |||||||
Rated Speed | m/s | 1 | |||||||
Max. Travel Height | m | 30 | |||||||
Max. Stop Number | 10 | ||||||||
Entrance Type | 90° / 180° / 270° | ||||||||
Car Internal Dimensions (CIW x CID) - Car Sling on side |
mm | 700 x 800 | 800 x 800 | 900 x 1000 | 1000 x 1100 | 1000 x 1100 | 1000 x 1200 | 1100 x 1200 | 1100 x 1400 |
Min. Shaft Width x Shaft Depth (Sw x Sd) - Car Sling on side Standard Headroom |
mm | 1165 x 1140 | 1175 x 1140 | 1270 x 1335 | 1370 x 1435 | 1370 x 1435 | 1370 x 1535 | 1470 x 1535 | 1470 x 1735 |
Min. Shaft Width x Shaft Depth (Sw x Sd) - Car Sling on side Reduced Headroom |
mm | 1165 x 1140 | 1260 x 1135 | 1360 x 1335 | 1460 x 1435 | 1495 x 1435 | 1495 x 1535 | 1595 x 1535 | 1595 x 1735 |
Car Internal Dimensions
(CIW x CID) - Car Sling on rear |
mm | 700 x 800 |
950 x 800 |
1050 x 800 |
1050 x 1050 | 1100 x 1000 | 1200 x 1000 | 1100 x 1200 | 1200 x 1300 |
Min. Shaft Width x Shaft Depth (Sw x Sd) - Car Sling on rear Standard Headroom |
mm | 1165 x 1390 | 1165 x 1390 | 1240 x 1385 | 1240 x 1635 | 1245 x 1585 | 1320 x 1585 | 1240 x 1785 | 1380 x 1885 |
in. Shaft Width x
Shaft Depth (Sw x Sd) - Car Sling on rear Reduced Headroom
|
mm | 1165 x 1480 | 1165 x 1480 | 1240 x 1475 | 1240 x 1725 | 124 x 1710 |
1320 x 1710 | 1240 x 1910 | 1380 x 2010 |
Standard Pit min | mm | 1020 | |||||||
Standard Headroom | mm | 3385 (CIH = 2100) | |||||||
Reduced Pit | mm | 340 | 370 | ||||||
Reduced Headroom | mm | 2600 / 2900 (CIH = 2000) | 2600 (CIH = 2000) | ||||||
Door Width | mm | 600 ... 1000 | |||||||
Door height | mm | 2000 ... 2100 | |||||||
Door Type | mm | Hydra / Augusta Evo / Core | |||||||
Car Internal Height (CIH) | mm | 2000 ... 2300 |
Downloads
Bitte beachten Sie, dass dies nur eine Auswahl aller verfügbaren Dokumente ist. Sie können auf alle Dokumente über die Seite DIENSTLEISTUNGEN > DOKUMENTE SUCHEN UND HERUNTERLADEN und auf alle Zertifikate über die Seite DIENSTLEISTUNGEN > ZERTIFIKATE SUCHEN zugreifen.
Available documents 4 files
Bildergalerie
